概念

供漆系统，又称涂料循环系统，是压力式集中输漆系统的一种。采用该系统依靠漆液循环流动的方式解决中大规模喷漆时长距离输送过程中出现的沉淀问题。不同类型的油漆决定了系统的选择，常见的供漆循环系统有主管循环系统、两线循环系统、三线循环系统。部分水性材料可以在盲端循环系统中使用，有沉淀现象的材料需要循环到枪的循环系统。

以下三种供漆循环系统，本公司已应用于众多知名企业，如长安、福特等；技术成熟，实践经验丰富。本公司根据客户需求，制定相应设计方案，安排相关人员安装调试，负责后期设备维护及人员培训。提供的一站式服务，可减少客户前期繁琐准备，解决后期维护困难，提升本公司品牌效应，形成良好口碑。

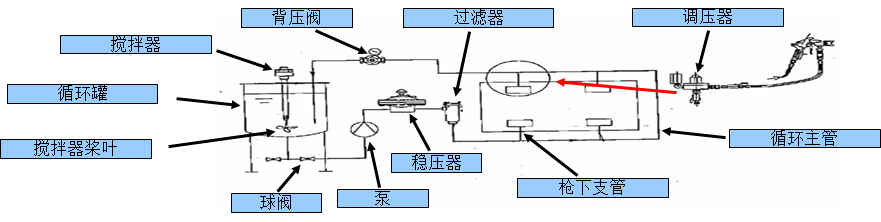

主管循环系统

主管循环是一种简单的循环系统，它是靠一组尺寸相同的管子和供漆、用漆器件连接在一起，组成一条环形的管路，漆液在管中进行循环。在主管循环系统中，喷站的支管路不参加循环，所以又称“死端循环系统”。主管循环中的每个喷站都设有一个涂料调压器，用于调节提供喷枪的压力和流量，设计主管循环输送漆液时，应尽量减少不循环支管的长度。

对于溶剂性的油漆一般只是运用在中涂、罩光等高粘度的油漆中和溶剂循环管路中。对于溶剂性的底色漆，由于油漆中含有铝粉，所以在没有循环的支管和盲端就非常容易出现铝粉沉积等影响油漆性能的缺陷。

主循环系统的喷站使用一个墙置式的涂料调压器来控制枪站油漆的出漆量和压力，保证喷漆的质量。

主管循环设计简单，方便操作。循环内的供漆流量（循环速度）可以通泵的每分钟的行程来进行调整。油漆压力可以通过背压阀来进行控制。由于主管具有较大的尺寸和足够的循环流速，而且主管的压力可以按需要很容易的进行调整（由泵和背压阀进行调整），因此不容易发生沉淀的积累和堵塞。方便后续的管路改造。而且安装成本比较经济。对油漆的浪费减少。

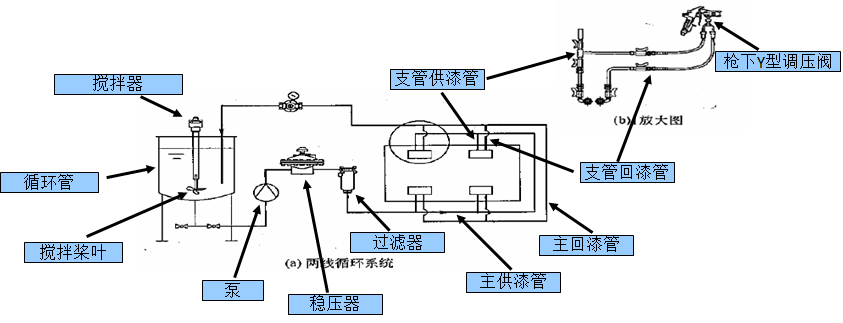

二线循环系统

两线系统是依靠两组尺寸渐变的管道来平衡整个管道内的液流。两线系统中的支管也参与循环，即所谓“循环到枪系统”。通过管道尺寸的改变调节流经每个喷站的漆液的压力和流量，两线循环系统不需要使用枪站的涂料调压器来控制每个喷站的漆液压力和流量，整个系统中只使用一个背压调节器来调整系统的压力，另在枪下用调压器或节流阀来控制喷枪的压力和流量。

两线循环是一种相对理想状态下的系统。在系统的供漆管和回流管中通过存在理想的对称，而取消由压力调压器来控制和平和系统。在这个系统中，油漆通过一根逐渐由粗变细的主管供至每根支管。两线循环系统的枪站不需要墙置式压力调压器，通常是在喷枪下端安装一个简易的Y型接头（对油漆压力及流量的调整不够精确）。因此容易造成在整个系统中，压力受到枪下软管、枪站位置的影响。存在不平衡的压力损耗。

其管路构造较简单，可适用于任何的油漆。但是由于其“理想”状态很难100%实现，因此很容易造成前端和末端枪站的压力差。而且对管路内油漆的流动情况不宜控制。无法进行及时的调整。而且该类型的循环管路无法实现后续的管路改造（比如：增加枪站…）。

三线循环系统

三线循环系统是由一根高压循环的供漆管和一根抵押渐变的回流管组成，三线系统中每个喷站都包含一个涂料调压器，三线系统中的支管参与循环，也是循环到枪系统。三线循环中的喷站涂料调压器与高压循环管及低压回流管末端的背压调节器相配合，控制每个喷站的支流回流量。三线系统中提供喷枪的压力和流量是通过抢下安装的抢下调压器或节流阀来控制。

三线循环结合了主管循环和两线循环的优点，具有更好的控制性和灵活性。该系统式是由一根主循环管路和一根渐变的回漆管路组成。渐变的回流管是系统中的低压管。该系统通过调压器来控制枪站的油漆压力，通过枪下的Y型接头控制枪站的出漆量。
